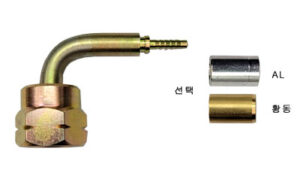

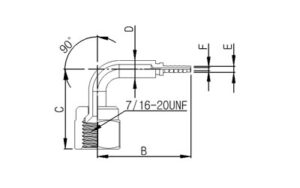

주문명칭 : 엘보 RH-01 1/4
| A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| 7/16-20UNF Hex17 | 35.2 | 30.0 | 6.5 | 2.6 | 1.2 |
| A(나사규격) | 7/16-20UNF Hex17 |
| B(mm) | 35.2 |
| C(mm) | 30.0 |
| D(mm) | 6.5 |
| E(mm) | 2.6 |
| F(mm) | 1.2 |

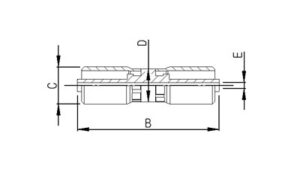

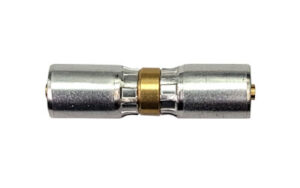

주문명칭 : 연결소켓 RH-01
| 적용 호스 | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| RH-01 | 30.0 | 7.8 | 7.8 | 2.6 | 1.2 |
| 적용 호스 | RH-01 |
| B(mm) | 30.0 |
| C(mm) | 7.8 |
| D(mm) | 7.8 |
| E(mm) | 2.6 |
| F(mm) | 1.2 |

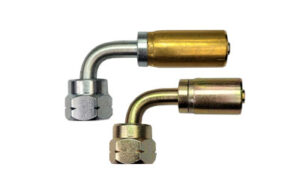

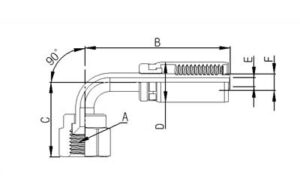

주문명칭 : 엘보 유압 RH-04 1/4
| 명 칭 | A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| 엘보유압 RH-04 | 7/16-20UNF Hex17 | 45.0 | 28.0 | 15.0 | 3.5 | 6.3 |
| 엘보유압 RH-04 Long | 7/16-20UNF Hex17 | 54.8 | 28.0 | 15.0 | 3.5 | 6.3 |
| 명 칭 | 엘보유압 RH-04 | 엘보유압 RH-04 Long |
| A(나사규격) | 7/16-20UNF Hex17 | 7/16-20UNF Hex17 |
| B(mm) | 45.0 | 54.8 |
| C(mm) | 28.0 | 28.0 |
| D(mm) | 15.0 | 15.0 |
| E(mm) | 3.5 | 3.5 |
| F(mm) | 6.3 | 6.3 |

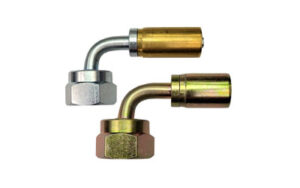

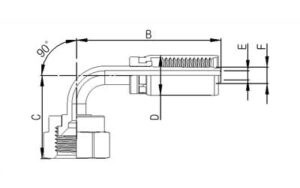

주문명칭 : 엘보 유압 RH-04 3/8
| 명 칭 | A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| 엘보유압 RH-04 | 5/8-18UNF Hex22 | 45.7 | 31.4 | 15.0 | 3.5 | 6.3 |
| 엘보유압 RH-04 Long | 5/8-18UNF Hex22 | 54.2 | 31.4 | 15.0 | 3.5 | 6.3 |
| 명 칭 | 엘보유압 RH-04 | 엘보유압 RH-04 Long |
| A(나사규격) | 5/8-18UNF Hex22 | 5/8-18UNF Hex22 |
| B(mm) | 45.7 | 54.2 |
| C(mm) | 31.4 | 31.4 |
| D(mm) | 15.0 | 15.0 |
| E(mm) | 3.5 | 3.5 |
| F(mm) | 6.3 | 6.3 |

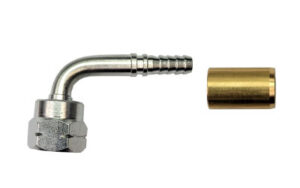

NP_4 엘보 (Elbow)

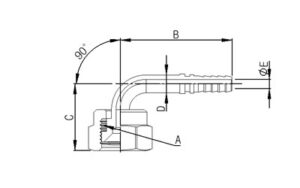

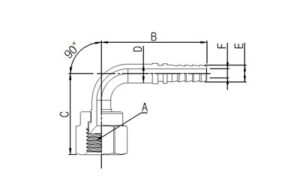

주문명칭 : 엘보 NP-4 RH-04 1/4
| A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| 7/16-20UNF Hex17 | 39.8 | 30.0 | 7.0 | 6.3 | 3.5 |
| A(나사규격) | 7/16-20UNF Hex17 |
| B(mm) | 39.8 |
| C(mm) | 30.0 |
| D(mm) | 7.0 |
| E(mm) | 6.3 |
| F(mm) | 3.5 |

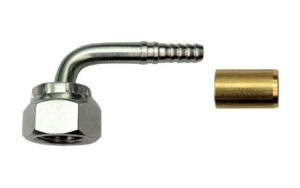

주문명칭 : 엘보 NP-4 RH-04 3/8
| A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| 5/8-18UNF Hex22 | 44.0 | 31.0 | 7.0 | 6.3 | 3.5 |
| A(나사규격) | 5/8-18UNF Hex22 |
| B(mm) | 44.0 |
| C(mm) | 31.0 |
| D(mm) | 7.0 |
| E(mm) | 6.3 |
| F(mm) | 3.5 |

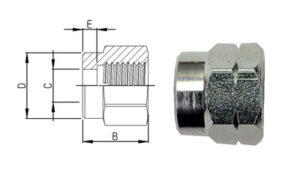

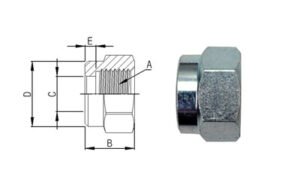

주문명칭 : NP-4너트 RH-04
| 명 칭 | A(나사규격) | B(mm) | C(mm) | D(mm) | E(mm) |
| NP-4너트 RH-04 1/4 | 7/16-20UNF Hex17 | 16.0 | 8.0 | 16.0 | 3.5 |
| NP-4너트 RH-04 3/8 | 5/8-18UNF Hex22 | 16.0 | 11.3 | 21.0 | 3.5 |
| 명 칭 | NP-4너트 RH-04 1/4 | NP-4너트 RH-04 3/8 |
| A(나사규격) | 7/16-20UNF Hex17 | 5/8-18UNF Hex22 |
| B(mm) | 16.0 | 16.0 |
| C(mm) | 8.0 | 11.3 |
| D(mm) | 16.0 | 21.0 |
| E(mm) | 3.5 | 3.5 |

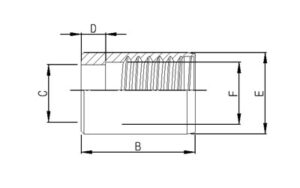

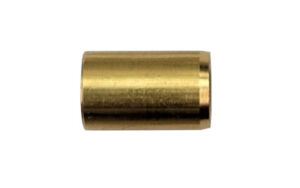

주문명칭 : NP-4링 RH-04
| 적용 호스 | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| RH-04 | 18.0 | 7.5 | 1.5 | 13.8 | 10.8 |
| 적용 호스 | RH-04 |
| B(mm) | 18.0 |
| C(mm) | 7.5 |
| D(mm) | 1.5 |
| E(mm) | 13.8 |
| F(mm) | 10.8 |
